蔡司工业CT成像原理与无损检测发展趋势

发布日期：2023-10-10 08:43:50

无损检测就是Non Destructive Testing，缩写是NDT，也叫非破坏性检测、无损探伤。

无损检测是指在不破坏或不影响被检测对象使用功能的前提下，采用射线、超声、红外、电磁等原理技术并结合仪器对材料、零件、设备进行缺陷、化学、物理参数检测的技术。

相对比其他检测，无损检测有如下特性：

• 非破坏性

  无损检测可以在获得检测结果的同时不损坏样品本身。无损检测既可普遍检查，也可以进行抽样检验，检测规模具有灵活性。

• 互容性

  即指检验方法的互容性，即同一零件可以先用无损检测，再进行其他检测，互不影响。

• 全面性

  由于检测是非破坏性，因此必要时可对被检测对象进行100%的全面检测，这是破坏性检测办不到的。



ZEISS蔡司工业CT已经被广泛用于无损检测，工业传统扫描是一种专业的射线成像技术，它能以二维或三维图像的形式直观、清晰、准确地显示样品的内部结构、成分、材料和缺陷，并且无损于被测物体。

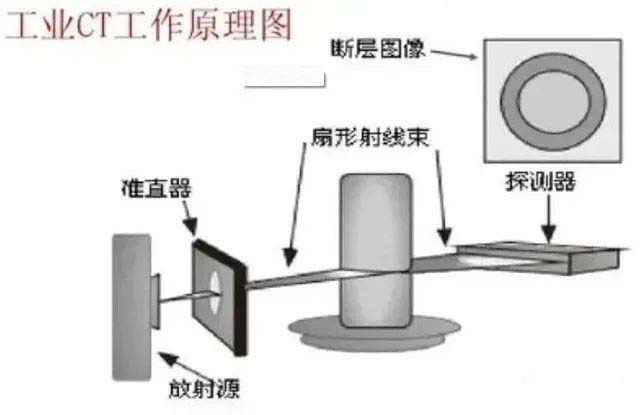

蔡司工业CT成像原理

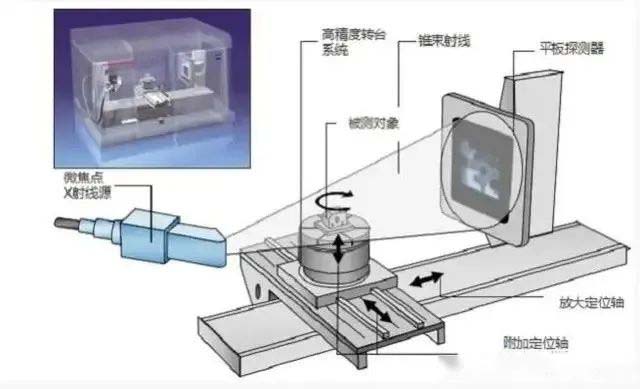

蔡司工业CT成像过程：

• 射线源产生X射线穿透被检样品，样品对射线吸收或散射而发生衰减，其衰减量由透照样品厚度及组分决定；

• 射线衰减后入射到探测器形成二维灰度 投影图像；

• 探测器采集到不同角度的二维投影图像；

• 对投影图像重建后获得样品，工业CT断层图像多幅连续断层图像三维重构后获得样品三维体素模型；

• 三维体数据经过阈值分割、边缘检测完成后续工业CT数据的分析与可视化过程。

综上所述，一个完整的蔡司工业CT扫描及数据处理过程包括：投影采集-数据重建-边缘检测-数据分析。

蔡司工业CT技术优势

相比普通射线成像，蔡司工业CT独特的优势表现为：

• 蔡司工业CT技术密度分辨率高、精度高、成本低、耗时少、无污染、无破坏，直观性好，可以检测任意形状的封闭内腔；

• CT技术测量信号动态范围较高：基本上没有图像重叠、模糊等问题出现，同时基本不受周围细节的影响，密度、空间分辨率都有了相应的提高；

• 由于工业CT技术是数字化的检测，利用数学模型及图像重建分析，可直接从断层图像中获取目标的物理信息，同时数字化的测量结果更有利于信息的传输、处理等。
