蔡司三坐标Dotscan探头更换秘籍发布日期：2023-09-26 15:39:36
O-INSPECT型除了基本配置的接触式XXT和光学摄像头传感器外，还可以安装共焦白光测头（Dotscan），以扩大可测量的工件范围，提高测量效率。
当客户需要测量透明工件厚度等特殊尺寸时，仅使用O-INSPECT标准相机和接触式测头无法完成测量任务。
然而，O-INSPECT允许添加一个点扫描探头来完成此测量任务
本文介绍了测头的拆装方法，扩展了客户机器的测量能力，节省了客户购买新机器的成本和时间。
01准备工作

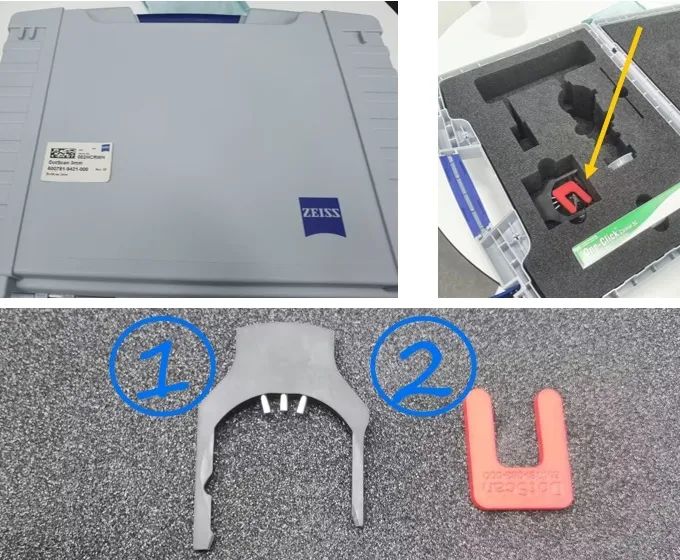

首先，拿出Dotscan探头储物盒
打开储物箱后，在图片右上方的黄色箭头处可以找到专用拆装工具
02硬件结构的简要说明

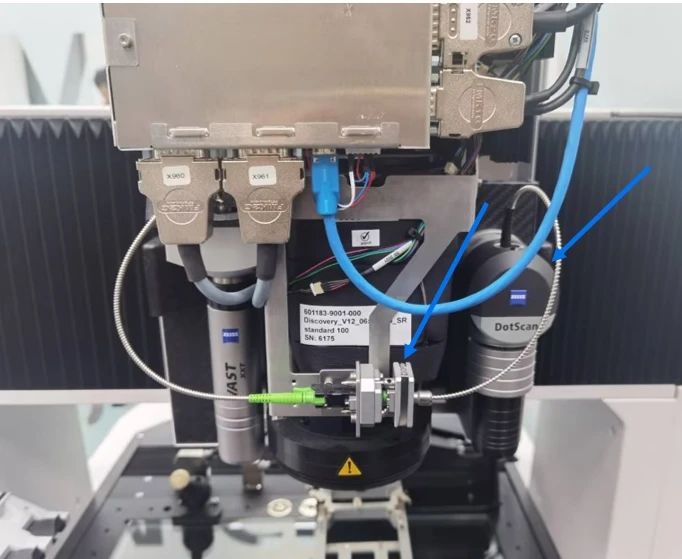

※此处拆除外罩仅做演示用途，正常流程不需要拆除！
O-INSPECT的Dotscan接口位于摄像机右侧，需要光纤连接到机器。
03拆卸探针
※拆装Dotscan前，将机器Z轴升至最高后，退出软件并完全关闭机器！
要拆卸多特扫描，你需要先拔掉光纤，然后取出探针
光纤的安装有方向性要求。请注意光纤接口处的TOP标志向左箭头键
除了磁吸，Dotscan探头还用一根针固定。你需要按黑色按钮。右箭头键。只有在以下情况下才能删除
将工具2插入电缆连接槽
沿黄色箭头所指方向轻轻拔下电缆。如右图所示
拔出后的状态如左下角图片所示
工具1的一只手臂中间有一个缺蓝色圆圈
把这个缺口臂向黑色按钮转动。上方箭头。，从下到上将工具1插入Dotscan的滑槽中。下方箭头将工具1完全推入滑槽后，用双手握住Dotscan。这时，探头的磁引力和针被解锁，轻轻地将其斜向上推取出探针。
04
※注意！光纤很脆弱，请小心对待以免折断！
将探针取出Dotscan后，应尽快将其放入储物箱中，以免碰撞和灰尘污垢对探头造成损坏。
放置探头时，先安装镜头盖，然后如图所示轻轻放入盒中。注意界面上的TOP标志。
然后关上储物盒，存放在阴凉干燥的地方
