标有MASS系统标志的型号（如下图所示）支持快速更换探头，以满足不同的测量需求。本文提供了一个图文并茂的过程，供有需要的工程师参考



准备



第一步：

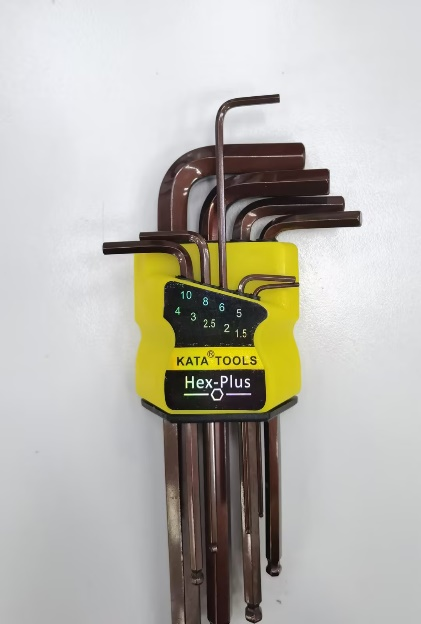

更换前需要的准备工作：拆下探头安装在探头上，6mm六角扳手，一副手套（防尘防滑），一块无纺布（放置小零件）。原则上，在进行以下操作时请戴手套。



第二步：

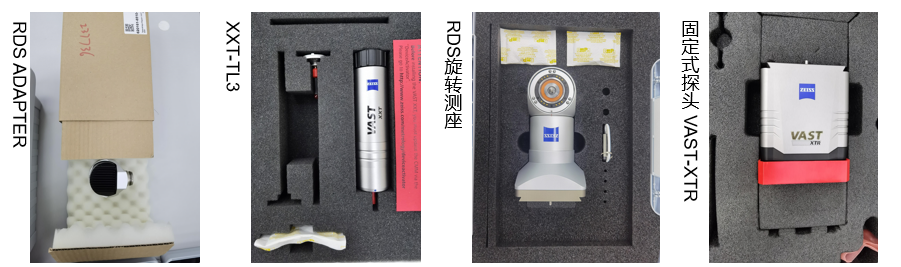

准备探头：取出放置更换探头和更换探头的收纳盒（请按图中位置放置）



第三步：

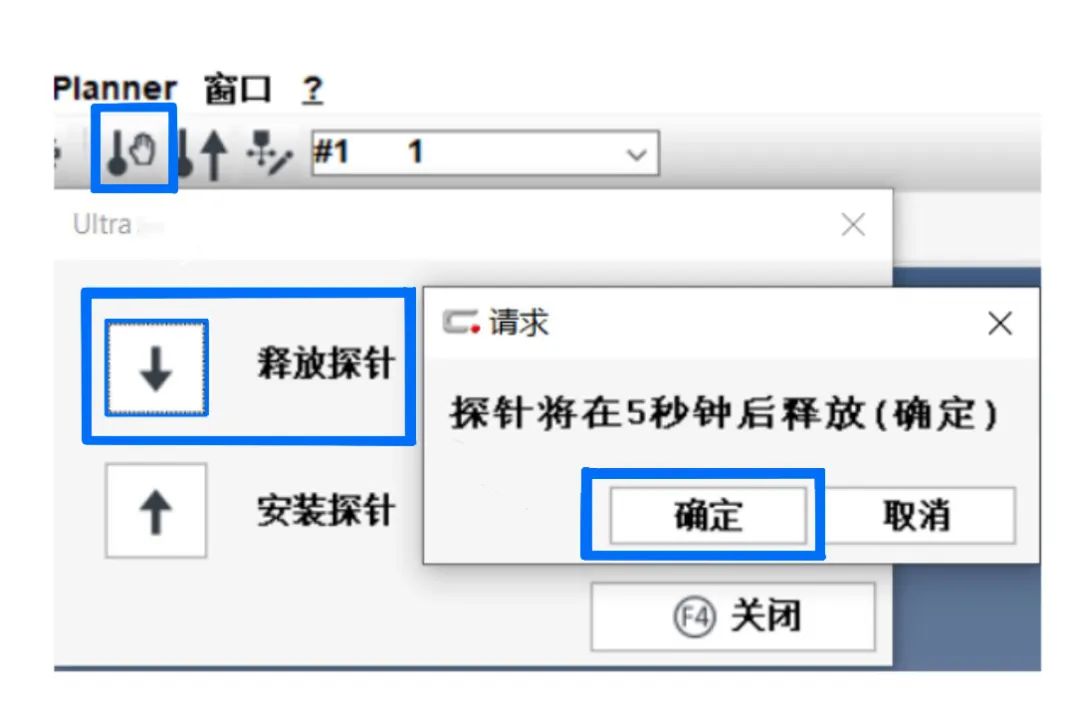

如果机器上当前安装了RDS-XXT探头，请按照以下说明操作，否则跳到第四步:首先，在软件中输入手动更换探头，点击释放探头，准备好抓住RDS适配器，点击确认，抓住探头处的适配器并按下右侧的黑色塑料针



第四步：



成功取出探头后，转动黑色旋钮（蓝色箭头），取出XXT探头，将分离的适配器和XXT稳定地放置在相应的储物盒中，以便妥善保管





第五步：



取消当前探头对应的机器自动连接，关闭软件



断开控制箱的驱动连接



用6mm的内六角扳手取下位于Z轴下端右侧的锁紧螺钉，并将取下的部件妥善放置在干净的工作台或无纺布上。过程中请注意不要触碰光栅尺（应包括：燕尾形固定块、橡胶垫圈、金属垫片、黑色锁紧螺钉）





第六步：



这时可将测头从机床坐标系的—Y方向（即人与机床正面人相对的方向）沿燕尾槽推动滑出（注意不要碰到光栅尺，并牢牢握住测头）。探头拆下后，应尽快将其妥善放置在相应的储物盒中，以减少灰尘污染和磕碰的风险。然后，取出待安装的测头，推入燕尾槽内，用锁紧螺钉等部件将新测头固定。（安装固定件时要注意零件之间的相对位置关系：橡胶垫片、燕尾形固定块、金属垫圈、螺钉）





第七步：



如果安装RDS-XXT探头，需要先将XXT和转接头锁紧，如右图所示，将XXT内圈键槽与转接头对应位置的键对准后再组装，拧紧黑色旋钮。然后，按下黑色塑料销，将适配器上端的键槽与RDS支架上的键对齐，然后将XXT安装在RDS支架上





第八步：



此时，重新连接控制箱的驱动程序，打开软件，进入三坐标测量机连接界面。如果之前已经连接了相应的探头，并且有相应的机器配置，那么直接选择相应的配置，点击“控制”选项卡中的“连接”。否则，需要重新建立一个新的机器配置，然后连接。（如果是新配置，将创建探头类型对应的主探头，同时注意修改配置下的参考球的相关参数，然后开始探头校准）



总结



此时，已经成功地更换了探头，可以进行测量



在不支持MASS系统的型号中，机器可使用的探头范围仅包括出厂时的探头类型。如果需要使用其他类型的探头，则需要购买一台新机器或对原机器进行改造，费时费力



MASS系统的引入，不仅节省了购买蔡司三维坐标的客户在需要使用新的测头类型时的经济成本和时间成本，而且提高了客户的测量效率



同时扩大了整机的性能范围，进一步提高了产品在市场上的竞争力



本文简要介绍了MASS系统下接触式测头的更换过程。望本文的介绍能提高三坐标设备在测量工作中的使用效率，为用户创造更高的价值
