蔡司工业CT的妙用之解决全尺寸测量

发布日期：2022-11-21 10:57:08

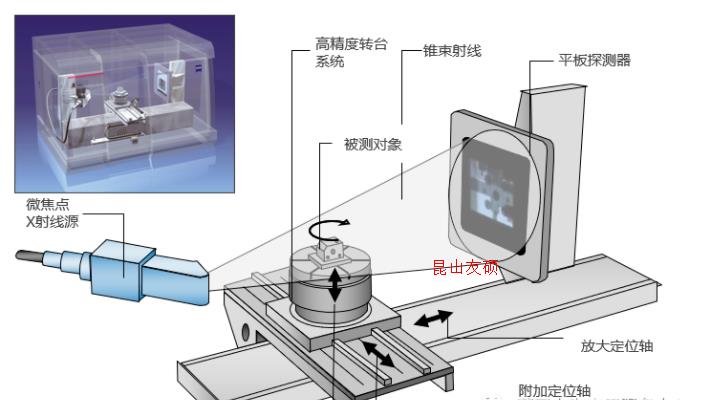

 工业CT是工业用计算机断层成像技术的简称,它能在对检测物体无损伤的条件下,以二维断层图像或三E维立体图像的形式，清晰、准确、直观地展示被检测物体的内部结构、组成、材质及缺损状况,被誉为当今最佳无损检测和无损评估技术。

随着工业产品越来越在追求高质量的同时加快新产品上市的周期,对于检测手段及方式有着更高的挑战。这里,我们介绍如何利用工业CT完成某款产品的全尺寸测量。以该产品为例,要求是完成总计700多 个尺寸检测,其中FAI尺寸将近300余个。(FAI=First Article Inspection首件检测) ,按照传统使用三坐标测量机,编程时间往往需要将近两周时间,单件产品的测量 需要半天。首件检测) ,按照传统使用三坐标测量机,编程时间往往需要将近两周时间,单件产品的测量 需要半天。

通过蔡司工业CT扫描生成体积文件,使用FAI尺寸编程 +非FAI尺寸数模比对两种分析方式 ,可以将编程时间缩短一半,单件检测时间减少至10分钟。极大地提高了产品检测效率,从而加速新产品上市速度。同时对标传统三坐标机测量的方式,工业CT的误差在可接受的范围内。足以证明其方式的稳定性、可靠性。
