三坐标只能在实验室用?不!线边测量也要高速高灵活发布日期:2022-09-15 11:18:06
制造企业越来越需要使用可靠的自动化三坐标测量机进行生产质量检测。针对这种需求,蔡司PRISMO系列可以在测量实验室之外的生产现场实现高精度。采用自动上下料系统,提高了测量机的性能,保证了卓越的效率和可靠的测量结果。
01/生产线旁的质量保证
有效节省测量时间和成本————————————————————————
高温、灰尘、振动,你可能会觉得在这样的车间环境下,不适合使用CMM。相对于日常生产的恶劣条件,CMM可能更适合温度稳定的测量实验室。
但是随着时代的发展,在很多行业,大批量生产对质检的要求越来越严格。比如汽车行业在轻量化设计、电动交通等方面面临巨大挑战。
实验室外的质量保证
在线测量有助于节省客户的时间和成本。例如,当零件超出允许公差时,如果系统部署在生产区域附近,它可以立即通知生产人员,从而给他们更多的时间来采取解决方案。

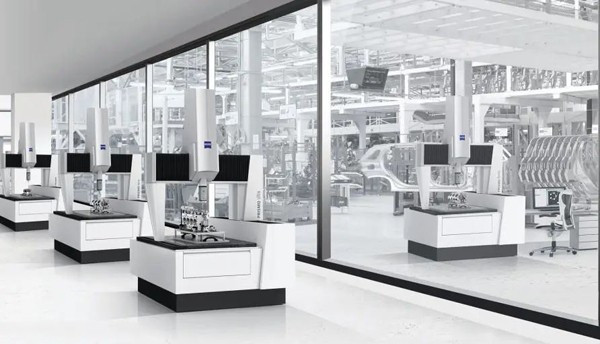

与独立温控测量实验室相比,客户对生产线侧测量的需求越来越大。
02/恶劣条件下的质量保证
蔡司PRISMO的温度范围更广———————————————————————
蔡司PRISMO打破了CMM只能在测量实验室使用的限制。

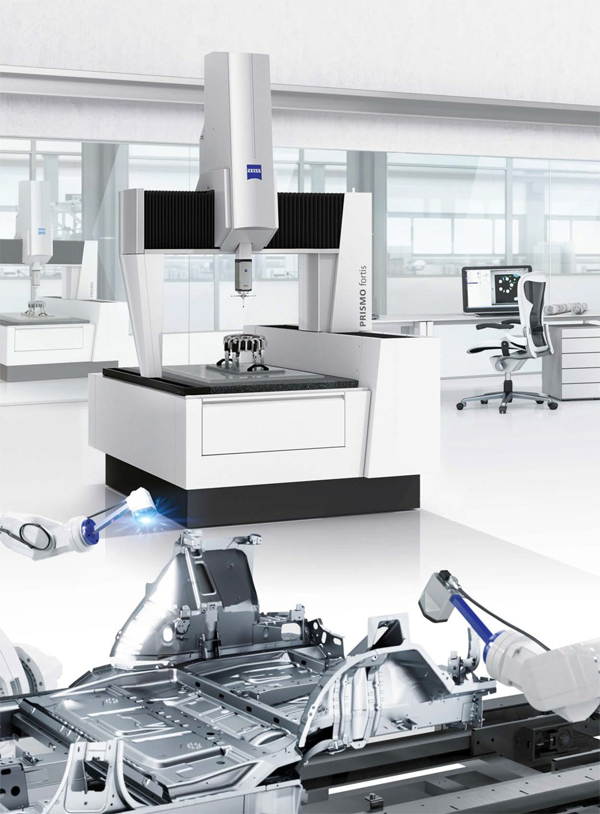

即使在高达37℃的温度下,PRISMO fortis也能提供可靠的测量结果。1200mm型号配备了U型花岗岩工作台,在不减少测量范围的情况下,增加了200mm的可用高度,为送料系统提供了更多的空间。此外,配备的ROTOS探头可以在CMM上测量工件的粗糙度。这样,在测量粗糙度时,就不需要将零件重新安装到另一台设备上,从而大大加快了生产速度。
蔡司VAST gold主动扫描探头采用灵活设计,可与蔡司PRISMO配合使用。这种创新的探头具有连续可变的角位置,非常适合执行需要不同探头方向的测量任务。蔡司REACH技术可以大大节省时间,并将灵活性与蔡司VAST gold的高性能相结合。
03/将测量转化为自动化系统
测量时间减半———————————————————
当蔡司REACH和蔡司CALYPSO VAST检测技术与蔡司Navigator导航技术相结合时,测量时间可以大大缩短。蔡司ROTOS消除了粗糙度测量所需的步骤。

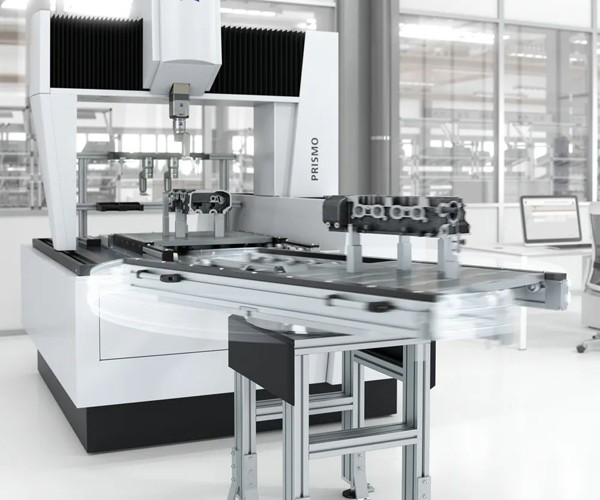

如果测量完成后立即装卸材料,不是更节省时间吗?蔡斯也想到了这一点。在员工将一个或多个零件固定在托盘上后,自动装卸系统可以将零件运离测量机,确保测量过程不会中断。零件放在托盘上后,它们将被排列好,然后自动移动到三台蔡司PRISMO或其他合适的测量机中的一台。这样,即使生产车间空着,系统也能通宵工作。第二天早上,当员工的第一个班次到达时,系统还可以为员工提供新的数据。
帮助加速和提高效率
优化设计降低了成本,缩短了安装时间。托盘的移动速度也提高了30%,进一步提高了零件的加工能力和三坐标测量机的利用率。此外,工位下方还有供员工放脚的空间,更符合人体工程学,有助于缓解员工的疲劳。
从在每个设定站配置单独的电机到在穿梭门上只配置一个电机,再到通过联轴器向前移动托盘,不仅节省了空间,还节省了能源。
