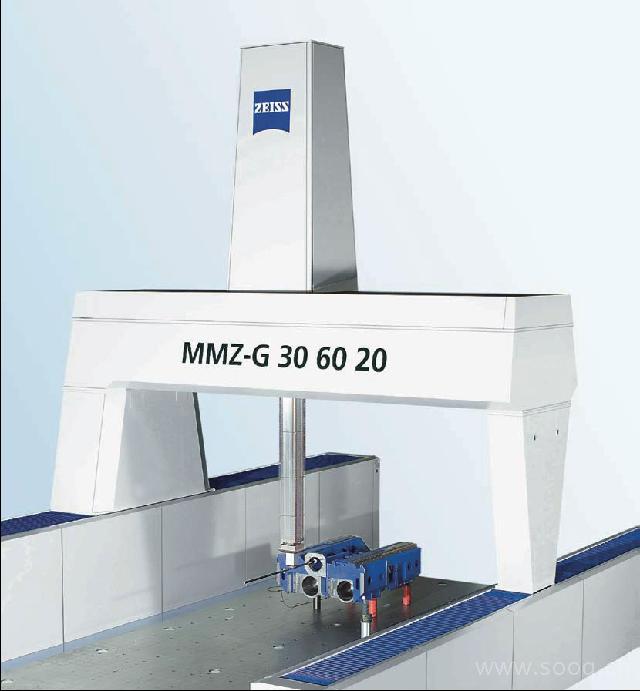

蔡司MMZ G和MMZ T大型测量机

发布日期：2022-07-14 11:30:31

 在污染和高温的环境下，借助测量中心MMZ G和MMZ T可以保持精密的灵敏度和精度。它们是为直接在生产环境中测量大型工件而量身定制的，既要求精度又要求经济。测量中心还应满足加工条件的要求，工件可通过起重机或通道输送系统从三面装卸



重要特征

专为测量大型高精度机床零件而设计

该结构采用传统的电桥结构，以达到高精度、高测量性能和对环境的适应性

在实现良好导向性能的同时，滚动轴承导轨提高了对恶劣环境条件的抵抗力

轴运动的CAA误差校正

控制和操作

高度集成的ISC控制过程

数控系统运行中的变速控制

准备好的锁紧装置具有用于装载工件的起重机控制

机器技术

当配备标准的主动扫描探头VAST gold时，即使是大型探头也能实现出色的性能

软件辅助功能用于自动确定可能的最快扫描速度。

周围套管的防撞保护

选择权

VAST Navigator可以在更短的测量时间内获得高质量的测量结果。

优化探头运动的功能

通过交换VAST和RDS探头，可以实现出色的测量灵活性

MMZ G和MMZ T可用于测量大型工件的长期稳定性

测量范围

x×y×Z[毫米]

测量长度误差

[微米]

18-22摄氏度

MMZ G 2000 2000×3000-5000×2000 2.8+L/40

MMZ G 2500 2500×3000-6000×2000 3.2+L/400

MMZ G 3000 3000×4000-6000×2000 3.5+L/400

MMZ T 12 1600×2400(3000)×1200 2.0+L/300

MMZ T 16 1600×2400(3000)×1600

2000×3000×1600 3.0+L/300

3.2 + L/300

L=测量长度，单位为毫米
