拍照式三维扫描仪技术要点及应用

发布日期：2018-06-12 08:46:17

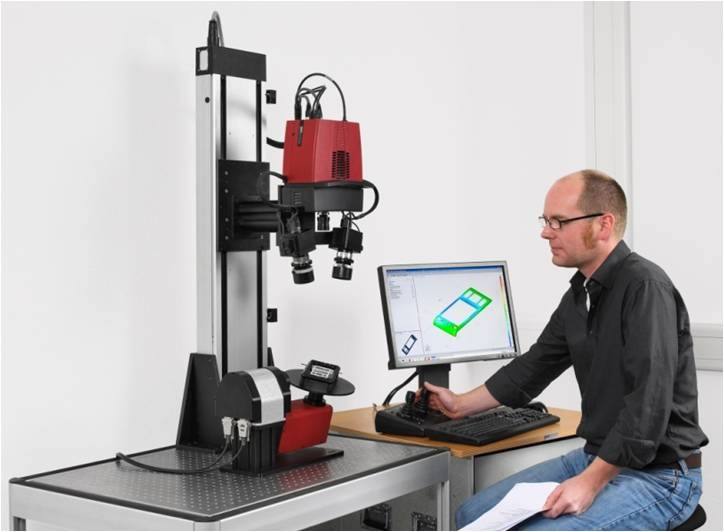

拍照式三维扫描仪扫描原理类似于照相机拍摄照片而得名 ,是为满足工业设计行业应用需求而研发的产品 ,，它集高速扫描与高精度优势，可按需求自由调整测量范围，从小型零件扫描到车身整体测量均能胜任，具备极高的性价比。目前已广泛应用于工业设计行业中，为客户实现 " 一机在手，设计无忧 " ！

拍照式结构光三维扫描仪是一种高速高精度的三维扫描测量设备， 采用的是目前国际上先进的结构光非接触照相测量原理。结构光三维扫描仪的基本原理是：采用一种结合结构光技术、 相位测量技术、 计算机视觉技术的复合三维非接触式测量技术。采用这种测量原理，使得对物体进行照相测量成为可能，所谓照相测量，就是类似于照相机对视野内的物体进行照相，不同的是照相机摄取的是物体的二维图象，而研制  的测量仪获得的是物体的三维信息。与传统的三维扫描仪不同的是，该扫描仪能同时  测量一个面。测量时光栅投影装置投影数幅特定编码的结构光到待测物体上，成一定  夹角的两个摄像头同步采得相应图象，然后对图象进行解码和相位计算，并利用匹配  技术、三角形测量原理,解算出两个摄像机公共视区内像素点的三维坐标。拍照式三维扫描仪可随意搬至工件位置做现场测量 ,并可调节成任意角度作测量,对大型工件可分块测量,测量数据可实时自动拼合,非常适合各种大小和形状物体 (如汽车 ,摩托车外壳及内饰 ,家电 ,雕塑等 )的测量。
