ZEISS XENOS测量仪,挑战技术极限
发布日期:2015-04-15 10:16:35

XENOS,此名字令人一下子联想到超级英雄。鉴于新的ZEISS坐标测量机的精度和动态特征正在全面步入创新的更高技术领域,超级英雄的形象对XENOS来说是如此恰如其分。ZEISS测量机XENOS的长度测量误差竟达到0.3微米-该精度等级于同类机器中达到了绝无仅有高度。

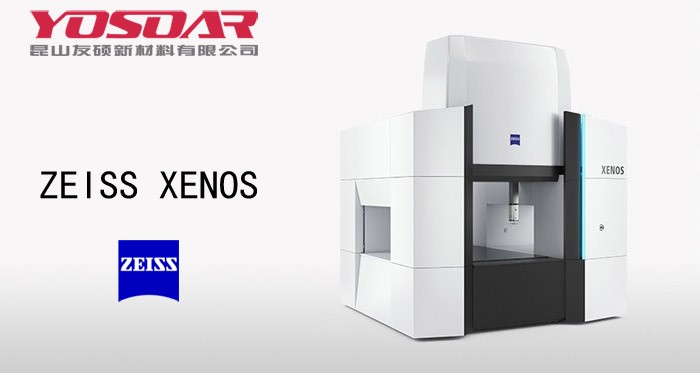

蔡司XENOS


ZEISS一直不断地推动接触式测量的技术极限,采用的系统包括ZEISSPRISMO、ZEISS UPMC ultra或ZEISS F25。今天,他们在世界各地的国家机构中已作为样板机使用。
每立方0.3微米
在大约一升的测量体积上,ZEISS的F25只能测量小型工件。与之相较,ZEISS XENOS提供的测量范围大约为一立方米(900*1500*-700mm)。ZEISS的工程师们在研发XENOS时突破传统,采用新的方法,为这种测量体积设置了新的标准,同时也极大地提高了测量速度。所有的标准测量只能优化到某个水平上。这种可能性迟早会用尽,ZEISS XENOS的生产经理Konrad Werner解释。ZEISS XENOS是蔡司最新的创新产品,由于积极采用创新技术和创新材料,使他不仅代表了极高的精度水平,同时也是未来长期使用的保证,同时极大地推动了技术极限的向前发展。
乍一看,新型测量机就与以前的顶级型号ZEISS PRISMO ultra有明显的区别。这种机械概念来自于成功ZEISS CenterMax内联系统:自2001年以来,参考机就已经用于生产测量技术。固定的侧壁能够保证整个系统具有足够的稳定性。因为在Y方向只有上横杆,因此减少了移动重量,也就是说与工件移动的方式相比,这样的设计保证了更高的运行稳定性。同时,重量的减少和不变的移动质量,使驱动装置的加速度和最大速度具有最佳协调性。
虚拟的中心驱动
与其他的系统不同,ZEISS XENOS在所有的轴上都采用直线驱动,而不是摩擦驱动。到目前为止,直线驱动在测量机上的使用仍属绝无仅有。其优点在于:速度高、加速度快、定位精度高、驱动无剪切力。由于整体设计的创新型概念,从而首次降低了导轨和测量系统直线驱动器之间的力传递。加之ZEISS XENOS高分辨率光栅尺的优势,新的驱动器技术提供的路径跟踪能力以及极高的、低于100纳米的定位精度。例如,探针的偏差保持更加恒定,从而保证了更高的精度。另一个好处是测量曲面时表现的非常高的路径跟踪能力:探针更加可靠准确地按指定路径移动,可以更加精确地识别错误。
拥有30年精确驱动器丰富经验的蔡司,现在引进了虚拟中央驱动器这项专利。全新纳入由最新一代的控制器和运输法则启用的动态质量分布功能。
